Laporan Akhir 1 Modul 4

 [KEMBALI KE MENU SEBELUMNYA]



1. Jurnal [Kembali]


2. Alat Dan Bahan [Kembali]

  • D' Lorenzo

Module D’Lorenzo


  • Jum
    • IC 74LS112 (JK FlipFlop)
    • Dual JK Negative Edge Triggered Flip-Flops With Preset and Clear
    • High-level input voltage: 2V
    • Low-level input voltage: 0.8V
    • High-level output current: -0.4mA
    • Low-level output current: 8mA
    • Maximum clock frequency: 45MHz
    • Propagation delay time: 20ns
    • Supply voltage range: 4.75 to 5.25V
    • Package: DIP-16


    • Switch SPDT
    saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik. Secara sederhana, saklar merupakan perangkat mekanik yang terdiri dari dua atau lebih terminal yang terhubung secara internal ke bilah atau kontak logam yang dapat dibuka dan ditutup oleh penggunanya. Saklar listrik bisa dibedakan berdasarkan beberapa golongan, misal dari jumlah kontak atau kondisi yang dimilikinya. Jumlah kontak yang dimiliki biasa disebut dengan istilah 'Pole', atau banyaknya kontak yang dimiliki oleh sebuah saklar. Dan 'Throw', yang berarti banyaknya kondisi yang dimiliki sebuah saklar. SPDT (Single Pole Double Throw), merupakan golongan saklar yang memiliki 3 terminal. Jenis saklar ini dapat digunakan sebagai saklar pemilih. Contohnya, saklar pemilih tegangan input adaptor yaitu 110V atau 220V.

    • Power Supply

    LED
    A. Spesifikasi :

    * Superior weather resistance
    * 5mm Round Standard Directivity
    * UV Resistant Eproxy
    * Forward Current (IF): 30mA
    * Forward Voltage (VF): 1.8V to 2.4V
    * Reverse Voltage: 5V
    * Operating Temperature: -30℃ to +85℃
    * Storage Temperature: -40℃ to +100℃
    * Luminous Intensity: 20mcd

    B. Konfigurasi Pin :

    * Pin 1 : Positive terminal of LED
    * Pin 2 : Negative terminal of LED

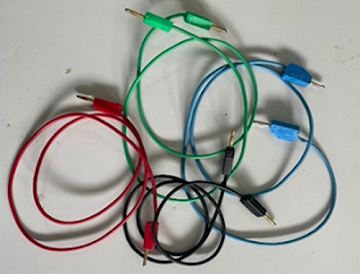

    • Jumper
    Kabel jumper adalah suatu istilah kabel yang ber-diameter kecil yang di dalam dunia elektronika digunakan untuk menghubungkan dua titik atau lebih dan dapat juga untuk menghubungkan 2 komponen elektronika. Kabel jumper jenis ini digunakan untuk koneksi male to male pada kedua ujung kabelnya.

    • Ground
    Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.

    • Gerbang AND (IC 74LS08)
    Gerbang AND digunakan untuk menghasilkan logika 1 jika semua masukan berlogika 1, jika tidak maka output yang dihasilkan akan berlogika 0 . Simbol dan tabel kebenaran dari gerbang logika AND dapat dilihat berikut ini



    • Clock
    Clock Generator Modul Si5351A

    ---Spesifikasi---

    Xtal : 25MHz
    Range Clock /Sinyal : 8kHz - 160MHz
    Komunikasi : IIC
    Output : 3 independent output (masing-masing dapat men-generate frekuensi yg berbeda)
    Output : 3Vpp
    Tegangan kerja : 3 - 5V dc


3. Video Rangkaian [Kembali]


4. Analisa  [Kembali]

Analisa percobaan 1
1. Analisa Output yang dihasilkan tiap tiap kondisi
-Kondisi 1 = B3-B6 = 0, B0&B2 = 1, B1 =X

Hasil yang didapat dilihat dari LED input diberikan secara serial dan output keluar juga secara serial dengan 4 bit 1010 yang disebut SISO

- Kondisi 2= B3-B6 = 0, B1 = X, B2 = ↓, B0 = 1

Hasil dari LED didapat dari input yang diberikan secara serial dan output yang keluar secara paralel dengan 4 bit 1010 yang diseebut SIPO

- Kondisi 3 = B3-B6=X, B1=0, B0 & B2 = 1

Hasil dari LED didapat dari input yang diberikan secara paralel adalah secara seri dengan 4 bit 1010 yang disebut PISO

- Kondisi 4 = B3 - B6 = X, B0= 1, B1 &B2 = 0

Hasil dari LED didapat dari input yang diberikan secara paralel dan output secara paralel dengan 4 bit 1010 yang disebut PIPO

2. Jika gerbang And pada rangkaian di hapus, sumber clock dihubungkan langsung ke Flip flop, bandingkan output yang didapatkan

Output yang dihasilkan tetaplah sama karena hal tersebut masi terhubung dengan clock, kecuali clock dihilangkan
