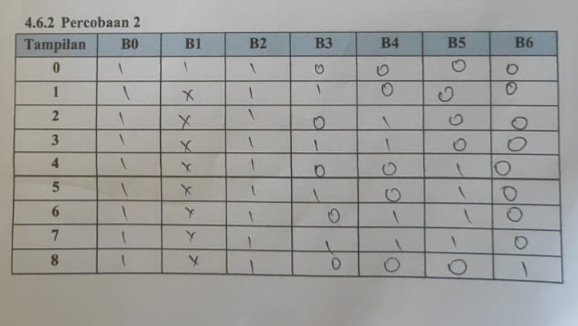

1. Jurnal[Back]
2. Alat dan Bahan[Back]
- Power Supply
Pengertian power supply adalah alat elektronika yang menyimpan dan menyalurkan energi listrik untuk perangkat elektronika lainnya. Dalam istilah bahasa Indonesia power supply sering juga disebut dengan Catu Daya.
- Decoder BCD to Seven Segment (Misal 74LS47)
Dekoder driver 74LS47 merupakan IC TTL yang mempunyai input 4 bit yaitu A, B, C, dan D serta 3 input ekstra RBI, RBO, LT. Ketiga input ekstra tersebut diaktifkan oleh suatu level rendah. Bilangan BCD tersebut dikodekan sehingga membentuk kode seven segmen yang akan menyalakan ruas-ruas yang sesuai pada peraga LED di dalamnya.
- 7 Segment
Seven Segment adalah suatu segmen- segmen yang digunakan menampilkan angka. Seven segment merupakan display visual yang umum digunakan dalam dunia digital. Seven segment sering dijumpai pada jam digital, penujuk antrian, diplay angka digital dan termometer digital.
3. Rangkaian Simulasi[Back]
5. Video Rangkaian[Back]
6. Analisa[Back]
Analisa Percobaan 2
1. Analisa pengaruh lt, rbo, rbi
Jawab:
- LT = untuk menyalakan LED dan ketujuh segment sehingga tampilan pada 7 segment berbentuk angka 8
- RBO = menahan hasil output sebelumnya pada LED dan 7 sgment
- RBI = mematikan keluaran IC decoder
2. Analisa pengaruh bcd decoder to seven segment pada rangkaian
Jawab:
Untuk mengubah kode BCD menjadi karakter tampilan angka desimal yang mudah dimengerti. Proses pengkodean data BCD menjadi tampilan desimal dilakukan secara terpisah untuk setiap segment
7. Link Download[Back]
