Soal 8.4

Buatlah simulasi rangkaian Multiplexer CMOS 4019.



1. Tujuan [Back]
1. Mampu memahami multiplexer
2. Mampu mensimulasikan rangkaian software proteus
3. Mengetahui komponen-komponen multiplexer

2. Alat dan Bahan[Back]
Gerbang OR

Gerbang AND

Gerbang NOT

IC CMOS 4019


3. Dasar Teori [Back]

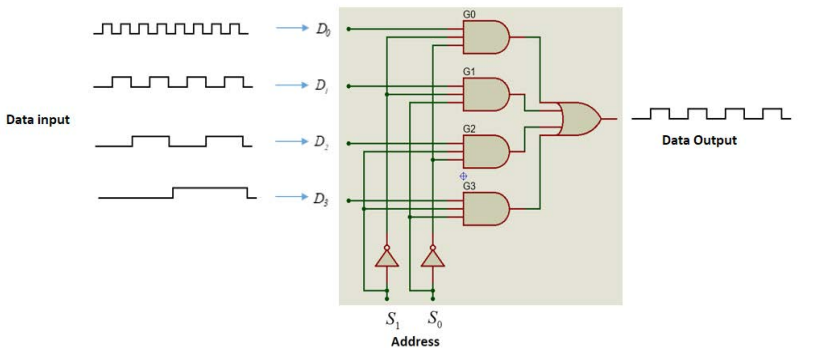

Multiplexer adalah suatu perangkat yang dapat menerima beberapa input data dan hanya satu diantara input yang akan dilewat ke output pada suatu waktu seperti gambar
Gambar Multiplexer terdiri dari simbol dan rangkaian ekivalen mux ke-1 dengan menyalurkan data D1

Multiplexer atau MUX, juga disebut pemilih data, adalah rangkaian kombinasional dengan lebih dari satu jalur masukan, satu jalur keluaran dan lebih dari satu jalur pilihan. Ada beberapa IC multiplekser yang memberikan output yang saling melengkapi. Juga, multiplexer dalam bentuk IC hampir selalu memiliki ENABLE atau input STROBE, yang harus aktif agar multiplexer dapat melakukan fungsinya.

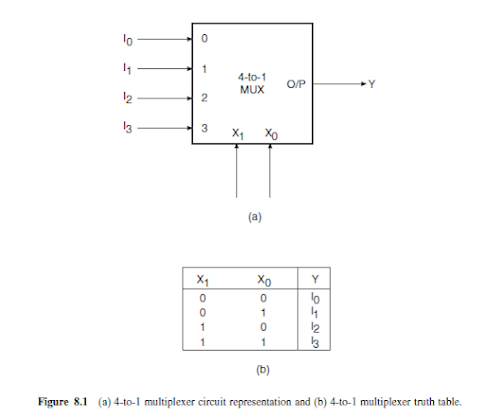

Multiplexer memilih informasi biner yang ada pada salah satu jalur input, tergantung pada status logika input seleksi, dan mengarahkannya ke jalur output. Jika ada n garis pilihan, maka jumlah jalur input maksimum yang mungkin adalah 2n dan multiplekser disebut sebagai 2n-ke-1 multiplexer atau 2n × 1 multiplexer. Gambar 8.1(a) dan (b) masing-masing menunjukkan representasi rangkaian dan tabel kebenaran multiplexer 4-ke-1 dasar.

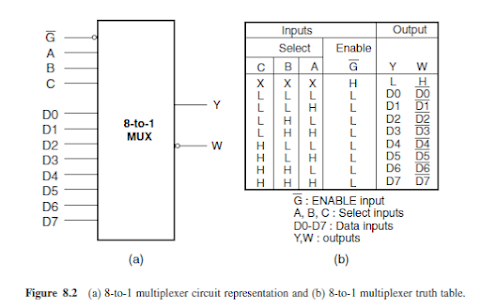

Untuk membiasakan pembaca dengan perangkat multiplexer praktis yang tersedia dalam bentuk IC, Gambar 8.2 dan 8.3 masing-masing menunjukkan representasi rangkaian dan tabel fungsi multiplekser 8-ke-1 dan 16-ke-1. Itu Multiplexer 8-ke-1 pada Gambar 8.2 adalah tipe IC nomor 74151 dari keluarga TTL. Ini memiliki RENDAH aktif AKTIFKAN masukan dan berikan keluaran pelengkap. Gambar 8.3 mengacu pada tipe IC nomor 74150 dari keluarga TTL. Ini adalah multiplexer 16-ke-1 dengan input LOW ENABLE aktif dan output LOW aktif.


Multiplexer adalah suatu perangkat yang dapat menerima beberapa input data dan hanya satu diantara input yang akan dilewat ke output pada suatu waktu

Pada soal 8.4 memakai Multiplexer IC CMOS 4019 yang dimana gambar dibawah merupakan bentuk komponen dalam dari IC CMOS 4019.

Bentuk komponen dalam IC CMOS 4019


4. Rangkaian Simulasi dan Prinsip Kerja Rangkaian[Back]

Soal 8.2:
Buatlah simulasi rangkaian Multiplexer CMOS 4019.

Keterangan
A1-A4 = Input A
B1-B4 = Input B
S1-S2 = Select A & B
Y1-Y4= Output

5. Video Rangkaian[Back]


6. Link Download File [Back]
